OMAL球阀ITEM541系列介绍：
碳钢阀门
项目541-带有“L”球的3通螺纹，用于高压整体通道
一般特征
内螺纹端部符合DIN/ISO228标准
该阀仅作为分流器工作，不允许任何关闭的输送，并且必须连接到中心套管。
|
工作温度 |
工作压力 |
截获的流体 |
|
-10°C至+100°C |
3/8“-1/2”PN500;3/4“-1”PN315 |
油，石油产品和石化产品 |
认证
ATEX版本根据2014-34-EU指令要求。

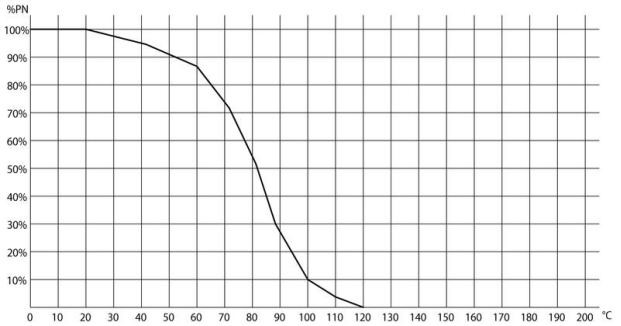

OMAL球阀ITEM541系列的压力/温度图：
代码和材料
阀门代码541在标准执行中
|
测量 |
DN103/8" |
DN151/2" |
DN203/4" |
DN251" |
|
自由轴 |
V541B403 |
V541B404 |
V541B405 |
V541B406 |
|
免费的ATEX轴 |
V541B403YX |
V541B404YX |
V541B405YX |
V541B406YX |
|
公斤的重量。 |
0,7 |
0,8 |
1,7 |
2,6 |
|
带杠杆 |
L541B403 |
L541B404 |
L541B405 |
L541B406 |
|
使用ATEX杆 |
L541B403YX |
L541B404YX |
L541B405YX |
L541B406YX |
|
公斤的重量。 |
0,85 |
0,95 |
1,9 |
2,8 |
|
垫圈套件 |
KGBV8103 |
KGBV8104 |
KGBV8105 |
KGBV8106 |
OMAL球阀ITEM541系列的材料：
|
1)茎 |
碳钢 |
CF9Smn28 |
|
2*)防挤压环 |
P.T.F.E. |
|
|
3*)O-环形阀杆密封 |
FPM |
|
|
4*)上密封盘 |
POM+moS2 |
|
|
5*)O-用于横向密封的环 |
FPM |
|
|
6*)球形密封垫圈 |
POM+moS2 |
|
|
7)身体 |
碳钢 |
CF9Smn28 |
|
8)球体 |
镀铬碳钢 |
CF9Smn28 |
|
9)螺纹末端母套 |
碳钢 |
CF9Smn28 |
|
10)杠杆 |
碳钢 |
CF9Smn28 |
OMAL球阀ITEM541系列的尺寸：
|
测量 |
A
|
B |
C |
D |
E |
F |
G |
H |
L |
M |
øN |
P |
|
DN10-3/8“ |
72 |
3/8“ |
9 |
34 |
23 |
M6 |
34.3 |
20.5 |
17.5 |
52 |
10 |
115 |
|
DN15-1/2“ |
83 |
1/2“ |
9 |
34 |
23 |
M6 |
35 |
21 |
19 |
59 |
13 |
115 |
|
DN20-3/4“ |
95 |
3/4“ |
14 |
48 |
36 |
M8 |
50.8 |
32.5 |
24.5 |
72 |
20 |
200 |
|
DN25-1“ |
113 |
1“ |
14 |
48 |
36 |
M8 |
53.8 |
35.5 |
29.5 |
85.5 |
25 |
200 |

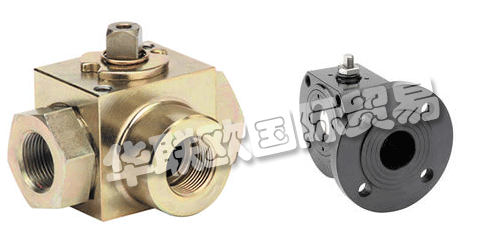

OMAL球阀ITEM541系列相关产品图片：
