E+H电磁流量计D400系列属于一体式夹持型流量计，适用于极狭小空间，例如常见水应用场合; 优化用于有限空间和塑料管道安装。该产品获得国际饮用水认证，具有安装开档尺寸短，仪表自重轻、内置不锈钢接地环、耐久的聚碳酸酯变送器外壳、内置数据记录仪等特性。D400系列电磁流量计有创新的外壳结构，简单快速对中传感器，并且操作安全，背光显示单元带触摸键控制，无需打开仪表操作。
E+H电磁流量计D400系列测量原理：
根据法拉第电磁感应定律，导体在磁场中运动时，会产生感应电压。
在电磁测量原理中，流动的介质相当于运动的导体。感应电压(Ue)与介质流速(v)成比例关系，通过两个测量电极加载在放大器上。基于管道横截面积(A)计算体积流量(Q)。极性交替变换的开关直流电产生直流(DC)磁场。
产品参数：
|
类型 |
参数 |
|
测量原理 |
电磁 |
|
应用 |
流量计设计为紧凑晶片版本和与集成Web服务器。对于基本的水应用;对于有限的空间和塑料管道的安装进行了优化。 |
|
特点 |
传感器的方便，快捷定心 - 创新外壳结构；节能流量测量 - 由于横截面结构无压力损失；免维护 - 无移动部件；短的安装长度和低体重 |
|
直径 |
DN 25...100 |
|
测量误差 |
体积流量: ±0.5 % o.r. ± 1 mm/s (0.04 in/s) |
|
量程 |
9 to 4700 dm³/min (2.5 to 1250 gal/min) |
|
压力范围 |
PN 16, Class 150, 10K |
|
过程温度 |
0 to +60 °C (+32 to +140 °F) |
|
环境温度 |
–20 to +60 °C (–4 to +140 °F) |
|
测量范围 |
满足指定测量精度时，典型值为v = 0.01…10 m/s (0.03…33 ft/s) |
|
Power supply |
AC 100 to 240 V / AC/DC 24 V |
|
防爆认证 |
cCSAus |
E+H电磁流量计D400系列产品型号：
|
5D4C1H-AAHA0A3-AEZGA |
CPY7-B0 |
CPS21-1EA2GSA |
CPS12-0NA2ESA |
|
5D4C1H-GR9LN2C3-D3Z9M |
CPY4-2 |
CPS13-OTA2ESA |
CPS11D-7FA21 |
|
CSS70-B2B4A |
CPY3-A |
CPS13-0TA2ESA |
CPS11D-7FA2 |
|
CSS70-B2B1A |
CPY3-1 |
CPS12-OPA2ESA/CPS12D-7NA21 |
CPS11D-7BT21 |
|
CSS70-A3B4A |
CPY3-0 |
CPS12-OPA2ESA |
CPS11D-7BA51 |
|
CSS70-A3B1A |
CPY2-3 |
CPS12-ONA2ESA |
CPS11D-7BA4G |
|
CSS70-A2B3A |
CPY20-K02A1PH=10 |
CPS12-DBA2GSA |
CPS11D-7BA41 |
|
CSS70-A2B1A |
CPY20-K02A1 |
CPS12D-7PA21 |
CPS11D-7BA2G |
|
CSS70-A2B1A |
CPY20-G10A1 |
CPS12D-7NA2G |
CPS11D-7BA21/CPS11D-7AA21 |
|
CSS70-A1B4A |
CPY20-E10A1 |
CPS12D-7NA21 |
CPS11D-7BA21 |
|
CSS70-A1A1A |
CPY20-E02A1PH=7 |
CPS12-0PA2GSA |
CPS11D-7AS21 |
|
CSM750-7A1A |
CPY20-E02A1 |
CPS12-0PA2ESA |
CPS11D-7AA41 |

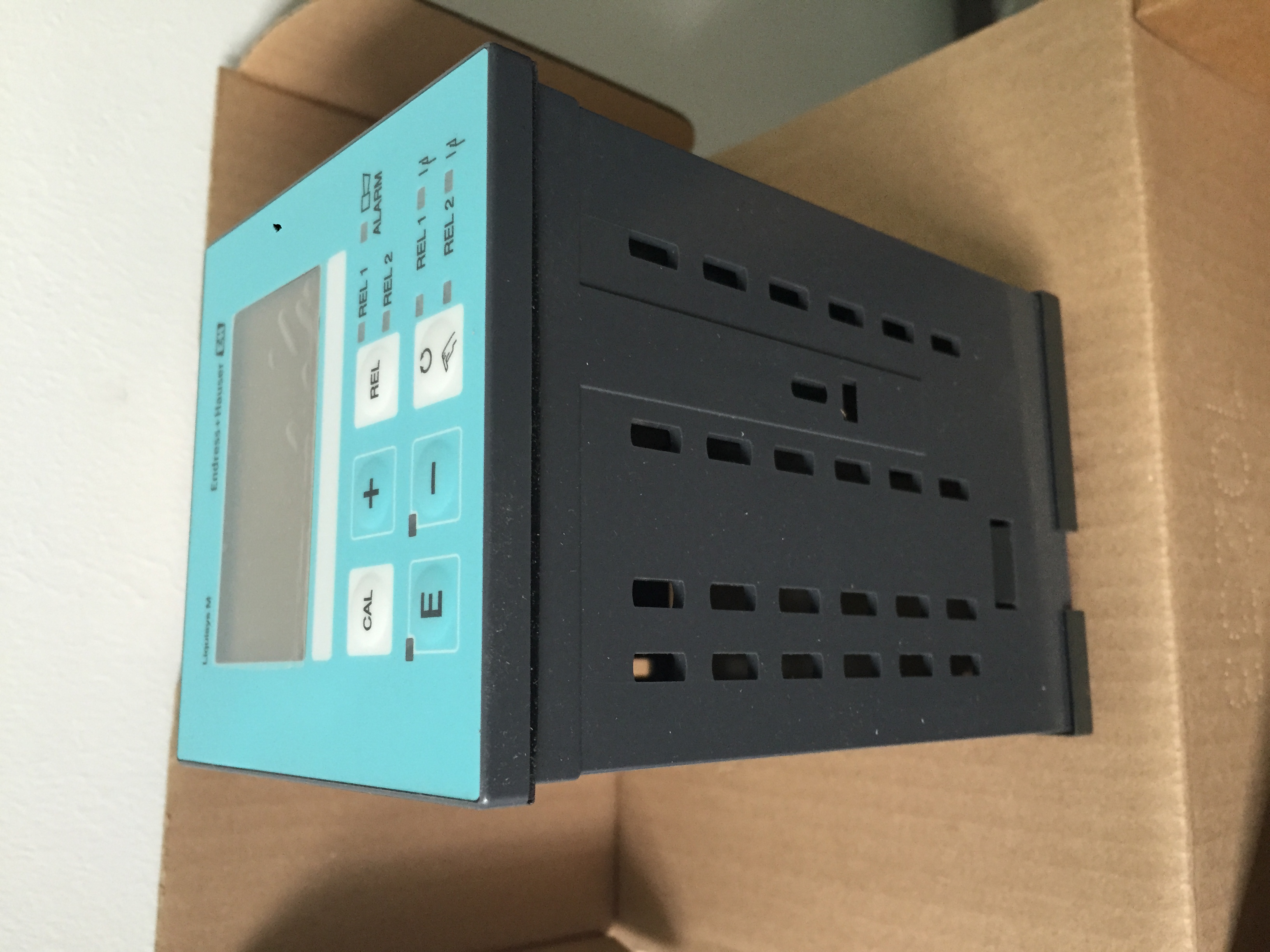

E+H电磁流量计D400系列相关产品实物图：
