E+H科氏质量流量计A系列
名称:  E+H科氏质量流量计A系列
型号:  E+H
品牌:  E+H
产地:  德国
立即咨询
发布时间:  2018-10-10
浏览次数:  6245
产品详情

  E+H科氏质量流量计A系列属于单测量管流量计,用于极小流量测量,带扩展变送器功能;适用于高压和低压环境下小流量液体与气体的精确测量。A系列流量计模块化的设备与操作概念,带来更高的效率,自排空测量管结构设计,多变量测量,所需安装空间小。

  E+H科氏质量流量计A系列分为80A和83A两个类型,测量系统包括一台变送器和一个传感器。两种结构类型的仪表可供用户选择:

  • 一体式结构:变送器和传感器组成一个整体机械单元

  • 分体式结构:变送器和传感器均为单独的机械单元,需分体安装

  E+H科氏质量流量计A系列测量原理:

  测量系统基于科氏力测量原理工作。科氏力是在旋转运动的系统中做直线运动的物体所受到的力。科氏力大小取决于运动物体的质量Δm 和其径向速度v,即质量流量。Promass 传感器使用测量管振动替代旋转系统的恒定角速度ω。流体流经测量管,测量管振动。测量管受科氏力影响,产生形变,导致测量管两端出现相位差

  • 流量为0 时( 流体静止不动),测量管的A 点和B 点同相振动,无相位差(1)。

  • 质量流量使得测量管在入口处(2) 振动加速,在出口处(3) 振动减速,产生相位差(2)-(3)。

  产品参数:

类型

参数

测量原理

科氏力

输出

4...20mA 脉冲/频率

特点

用于小流量的高精度测量的单管系统

直径

"DN 1...41/24"...5/32"

测量误差

质量流量:±0.15%,体积流量:±0.25%

量程

0...450 kg

压力范围

PN 16...400Cl 150...600JIS 10...63K

过程温度

-50...+200

环境温度

-20…-40(可选)

显示/操作

两行背光显示,按键操作

Power supply

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)

防爆认证

ATEXFMCSA

  E+H科氏质量流量计E系列产品型号:

FMP40-AAA2CRJB21AAL=15000MM

FDU95-RG1AA

FDU91-RG1AA

CUM253-TU8115

FMP40-AAA2CRJB21AAL=10000MM

FDU93-RG4AA

FDU83-RG2A

CUM253-TU8005

FMP40-1AA2CRJB21AAL=15000mm

FDU93-RG3AA

CUM750-2E0BA

CUM253-TU1005

FMI51-A1AGCJA3A1AL=100MM

FDU93-RG2AA

CUM750-2E0AA

CUM253-TU0605

FMI51-21AB3KA5A1AL=1650MM

FDU93-RG1AA

CUM750-1EOAA

CUM253-TU0510

FMD78-1BC7H21KL1AUL=10m

FDU92-RG4AA

CUM750-1E0BA

FMR240-15E1CQJAA2A

FMD78-1BC7H21B51AUL=

FDU92-RG3AA

CUM750-1E0AY

FMR231-AEBFJAA2AA

FMC420-ROA1

FDU92-RG2AA

CUM750-1E0AA

FMR231-AAGGJAA2AA

FMB70-ABA1HA21GCAA

FDU92-RG1AA

CUM740-0A1A

FMR231-2EGGJAB3CA

FDU95-RG4AA

FDU91-RG4AA

CUM253-TUO305

FMR230-14ECWJLA5A

FDU95-RG3AA

FDU91-RG3AA

CUM253-TUO005

FMP40-ABB2GRJB21AAL=5000MM

FDU95-RG2AA

FDU91-RG2AA

CUM253-TU8610

FMP40-ABB2GRJB21AAL=4000MM

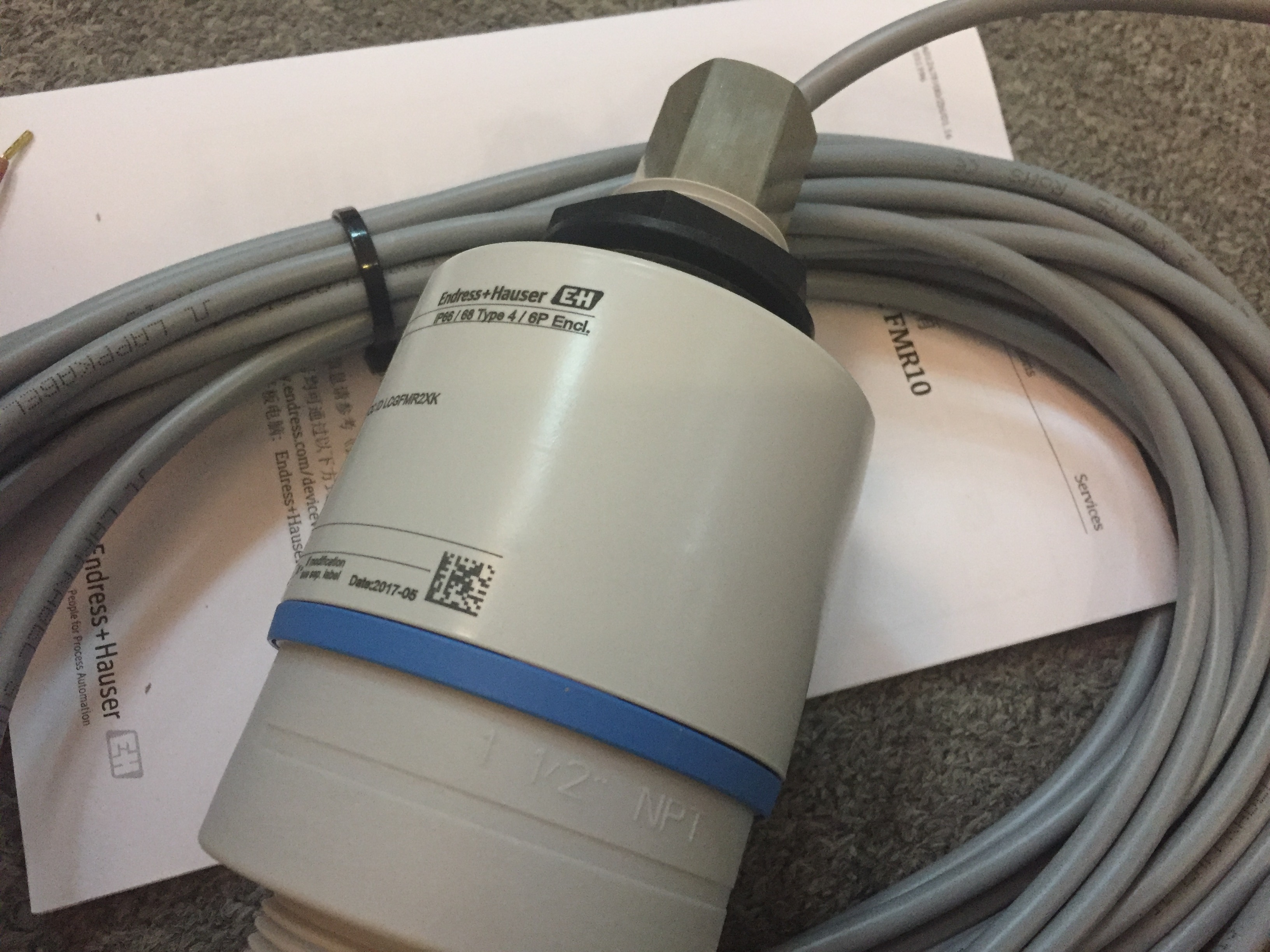

  E+H科氏质量流量计A系列相关产品实物图:
