E+H导波雷达物位计探头选型：

　　通常，使用杆式探头或同轴探头进行液位测量。缆式探头用于量程超过10 m (33 ft)时的液位测 量(FMP52：量程超过4 m (13 ft))， 以及罐(仓)顶间隙不允许安装杆式探头的测量条件下的液位测量。

　　进行界面测量时，佳方案是使用同轴探头，或使用杆式探头在导波管/旁通管中测量。

　　同轴探头用于大粘度约为 500 cst的液体的测量。同轴探头可以测量大多数液化气体，即使介电常数(DC)低至1.4。此外，使用同轴探头测量时，安装条件(例如：安装短管、罐体内部装置 等)对测量无任何影响。在塑料罐体中测量时，同轴探头可以确保高的电磁兼容安全性 (EMC)。

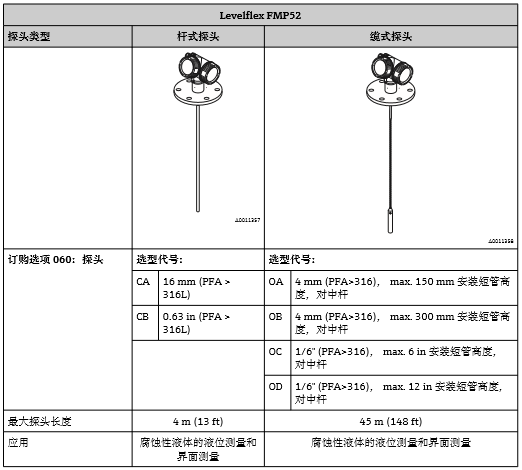

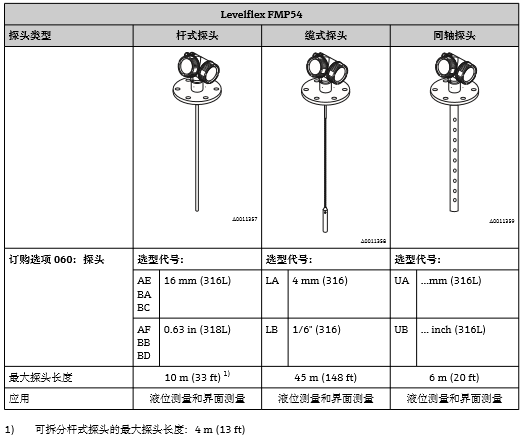

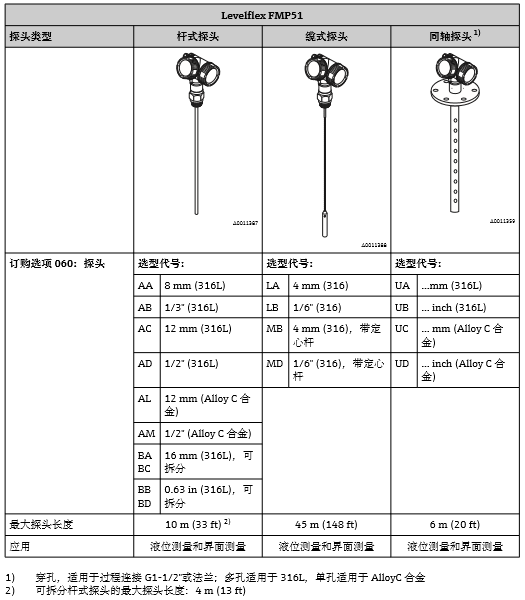

　　不同类型的探头与过程连接配套使用，具体选型参考号请看如下图片：

　　安装

　　1、 安装条件：

　　- 户外安装时，请安装防护罩(1)，保护在极端气候条件下工作的仪表。

　　- 在金属容器中：请勿将探头安装在容器中央位置处(2)，此安装位置可能会增大干扰回波。

　　无法避免中央安装位置时，完成仪表调试后必须进行干扰回波抑制

　　-请勿将探头安装在进料区中

　　- 选择正确的安装位置，避免缆式探头在安装和操作过程中(例如：介质冲击仓壁)出现缠绕。

　　2、 正确的安装位置：

　　容器壁与杆式或缆式探头间的距离(A)：

　　-光滑金属罐壁：大于50 mm (2 in)

　　-塑料罐壁：与容器外部金属部件的距离大于300 mm (12 in)

　　-水凝土罐壁：大于500 mm (20 in)，否则有效测量范围将缩小

　　- 杆式或缆式探头与容器内部装置间的距离(B)：大于300 mm (12 in)

　　- 同时使用多台Levelflex时：传感器轴线间的小距离：100 mm (3.94 in)

　　-探头末端与容器底间的距离(C)：

　　缆式探头：大于150 mm (6 in)

　　杆式探头：大于10 mm (0.4 in)

　　同轴探头：大于10 mm (0.4 in)

　　使用同轴探头时，探头与容器壁和容器内部装置间的距离不受限制。

　　3、 所需安装工具

　　-安装3/4"螺纹：六角扳手36 mm

　　-安装1-1/2"螺纹：六角扳手55 mm

　　-截短杆式探头或同轴探头：锯子

　　-截短缆式探头：

　　内六角扳手AF 3 mm (适用于4 mm缆式探头)或AF 4 mm (适用于6 mm缆式探头)

　　锯子或绞线钳

　　法兰和其他过程连接：相应安装工具

　　旋转外壳：六角扳手8 mm

　　4、 安装仪表

　　将带安装螺纹的仪表拧入焊接底座或法兰中，并固定。安装在金属容器中时，请确保过程连接和容器间具有良好的金属接触。使用密封圈时，务必使用无涂层的金属螺栓，确保探头法兰和过程法兰间具有良好的电气连 接。

　　5、 固定探头

　　探头分为两种：杆式探头和缆式探头。

　　杆式探头长度超过≥ 3 m (10 ft)时需要支撑。通常，存在横向介质流或强振动时，杆式探头必须使用支撑。只能在杆式探头末端进行支撑。
