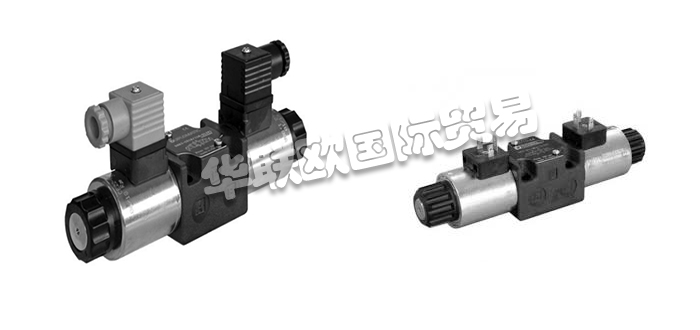

DUPLOMATIC电磁阀DS3系列
名称:  DUPLOMATIC电磁阀DS3系列
型号:  DS3系列
品牌:  DUPLOMATIC
产地:  意大利
立即咨询
发布时间:  2023-08-15
浏览次数:  465
产品详情

以下就是华联欧为您介绍的意大利DUPLOMATIC电磁阀DS3系列,深圳市华联欧国际贸易有限公司是国内欧美工业备件一站式服务商,以优惠的价格给您提供质量和服务保证,原装正品,国外采购,优势供应,质优价廉,货期快,型号全,口碑好,值得信赖,欢迎选购!

电磁阀(Electromagmetic yalye)是用电空制的工业设备,是用来控制流体的自动化基础件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、
流量、速度和其他的参数。电闷可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作
用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

DUPLOMATIC电磁阀DS3-S3/11N-D24K1,迪普马电磁阀,桩机液压系统电磁阀,意大利原装电磁阀;电磁阀之所以归划于自动化仪表行业中的执行器部分,虽外表与其他-些手动阀相似,甚至略显粗糙,但内部结构却十分精细,与一般手动阀门有着本质的区别。
DS3是阀芯换向阀,用于控制流道和流向,用于底板安装。它们提供3端口和4端口设计,带弹簧复位或机械止动器。阀体由高强度铁铸件制成,具有宽的内部通道,以尽量减少流量压降。使用带有可互换线圈的湿电枢螺线管。该阀可配备直流或交流电磁阀。直流电磁阀也可以通过使用带有内置整流桥的连接器来为交流电源供电。除了标准的手动超控之外,还有杠杆、推式超控、引导和机械制动装置。DS3阀门系列还包括具有高IP度和耐腐蚀性的版本以及带有UL认证线圈的版本。

意大利DUPLOMATIC电磁阀DS3系列性能特点
①电磁驱动定向控制阀,直接操作,安装面符合ISO 4401-03标准。
②该阀采用3端口或4端口设计,具有2个或3个位置,具有广泛的阀芯范围。
③阀体由高强度铸铁件制成,具有宽的内部通道,以大限度地降低流动压降。
④该阀可用于直流或交流电磁阀。通过使用带有内置整流桥的连接器,直流电磁阀也可以由交流电源供电。

意大利DUPLOMATIC电磁阀DS3系列特征
①直动式底板安装方向控制阀,底板安装面符合ISO 4401(CETOP RP121H)标准。
②该阀提供三通或四通设计,可分为2位和3位,并且具有各种可互换的阀芯。
③阀体由高强度铸铁制造而成,阀体内铸有宽大的流道,以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
④该阀可采用直流或者深圳华联欧交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
⑤DS3直流电磁铁阀还以可提供平稳换向类型。
⑥直流电磁铁阀还可以提供锌镍镀层,确保抗盐雾能力达600小时。
⑦除了标准的手动应急操作之外,还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
⑧电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。
⑨线圈通过螺纹环固定在铁芯上,可作360°旋转,以适应可用的安装。
DUPLOMATIC阀,DUPLOMATIC电磁阀,意大利阀,意大利电磁阀,DS3系列,意大利DUPLOMATIC
意大利DUPLOMATIC电磁阀DS3系列详细参数
①编号:41150
②压力:最高350bar
③电压:24VDC
④电流:1.29A
⑤负载:10N
⑥供电电压波动范围:±10%Vnom
⑦最大开关频率:18.000ins/hr
⑧负载率:100%
⑨安装尺寸:ISO 4401-03

阀MDS3用于多流向切换,或者压力阀选择。
油道孔穿过整个阀体,并且由于其特殊设计,阀MDS3可以和所有符合ISO 4401-03(CETOP 03)标准的叠加阀一起安装。
阀中与P-T-A-B油路平行的特殊连接,使得不同的液压原理构造很容易实现,并将压降减小到了低值。

该阀通过降低阀芯的运动速度,实现液压执行机构的平稳启动和停止。换向时间和特性曲线受工作介质的粘度(受温度影响)影响。此外,换向时间还会因为阀的流量和工作压力而变化。
为了实现平稳换向的正确功能,必须确保电磁铁铁芯充满油液。为了达到这个目的,他们建议在回油管T中安装1-2bar的背压阀。

电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内,并且包括浸在油中,可作无摩擦运动的衔铁。内部与回油管路油液接触,保证了散热效果。
线圈通过螺纹环固定在铁芯上,可旋转以适应可用的安装空间。

直流电磁阀电流和功率消耗
不同型号直流线圈的电流和功耗值。采用交流电(50或者60 Hz)供电时,需通过整流电路实现,可使用带桥式整流的“D"型插头(见目录49 000)。但需要考虑功率极限的下降。

安装
该阀可在任意方向安装。阀可通过螺钉或者螺栓安装在平面上。
如果平面度或者粗糙度达不到要求的最小值,则阀和安装面之间很容易发生油液泄露。

电气插头
除了阀和插头一起提供的K12型,电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650),插头可以单独订购。K7型的连接形式,相应的插头不能单独提供。
