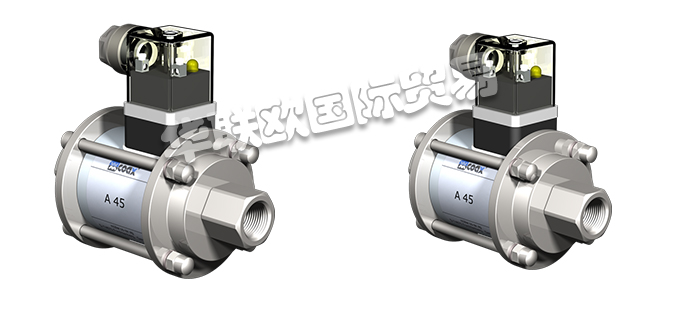

COAX同轴阀A 45
名称:  COAX同轴阀A 45
型号:  A 45
品牌:  COAX
产地:  德国
立即咨询
发布时间:  2023-08-03
浏览次数:  401
产品详情

深圳市华联欧国际贸易有限公司提供一站式服务,正品采购,质量保证,下面是我们为您介绍的德国COAX同轴阀A 45,欢迎询价!

高压同轴阀是指带有两个或三个接口且具有两个切换开关位置的阀门。介质压力范围从真空到400bar。这些阀的结构设计类似于100bar以内的直动式和外部控制式的同轴阀,最高压力为100 bar,并且还具有共同的技术优势,例如:重量轻且短小紧凑的结构;但是而且,高压阀的设计构造更稳定。阀套的壁厚和控制管阀体和控制管的厚度以及密封件和的紧固螺栓的选择都是专门为高压应用而设计的。

根据类型的不同,高压阀可以使用磁力驱动装置或气动/液压驱动装置。口径从2到50mm。流量系数的带宽(KV值)为几升至43m³/h。根据口径,阀门可通过选择螺纹套筒,法兰或特殊规格的构造进行连接,供您选择。

特别是VK系列的气动阀,由于其较高的切换开关作用力,在高压范围和大流量之间具有特别好的使用效果。由于独特的同轴设计结构,大多数VK-系列产品阀门在3 bar的控制气压下,就已经可以运转工作了,每冲程的空气消耗值有时仅是知名竞争对手产品的1/10。使用同轴阀,昂贵的压缩空气的消耗量会明显下降。因此这些阀门特别节能。由于切换开关作用力非常大,所以外部控制阀可以选配附加的除垢装置。因此,可它们也会非常适合用于高压区域中的研磨料性介质。

用户可以根据需要,使用先导阀上的精细节流门阀设置切换开关时间。打开和关闭时最多可有三秒钟的切换开关延迟。按此方式操作,就可以避免管道系统中的液压冲击。
该产品系列通常用于最大压力为400 bar的加气站和,试验台,压缩机系统和,液压系统以及洗衣机清洗设备,最高压力400bar。KB 15和KB 20型阀门具有一个特殊特征:它们不使用塑料动态密封,因此也可以毫无顾虑地被可以应用于低温冷冻技术中深冷工况(低温至-196°C)。

德国COAX同轴阀A 45选项:
阀门可以选装一系列的配件,例如备用先导阀,限位开关,安装支架或各多种插头连接,如M12*1 DESINA/VDMA或者用于降低电流的特殊的PWM插头。
COAX同轴阀,德国同轴阀,A 45,德国COAX
德国COAX同轴阀A 45规格:
①开关周期:200 1/min
②开关时间:打开20 ms,关闭45 ms
③介质温度:DC-10°C—+80°C,AC-10°C—+80°C
④环境温度:DC-10°C—+80°C,AC-10°C—+80°C
⑤重量:1,2 kg
⑥标称电压:Un 24 V DC+5%/-10%,Un 230 V 40-60 Hz AC+5%/-10%
⑦驱动:DC直流电磁铁,AC内置式整流器的直流电磁铁
⑧绝缘等级:H 180°C
⑨防护等级:IP65
⑩负载率:ED 100%
⑪连接:按DIN EN175301-803标准的插头,形式A 4个位置X90°,电线直径6-8 mm,M12x1按DESINA标准的接头/VDMA

安装时,请注意TRB 700且需要额外注意以下几点:
将阀门的材料、压力说明和温度说明同管道系统的操作说明进行比较,以检查材料耐性和负荷能力。产生的碰撞压力不得超过阀门的最大允许压力。
碰撞压力会是静态压力的数倍。此外,流动时,液态介质的静态压力也必须始终高于介质的蒸汽压力以避免空化。
阀门的安装方式应该便于以后可能需要进行的安装和保养作业(如连接到驱动器、传感器和控制设备,更换插装阀等)。除非另有说明,阀门的安装位置可根据自身具体需要选择。
安装阀门前,应安装适合的集污箱,以确保阀门的无故障操作。建议在集污箱上游和阀门下游装置手动式截止阀,以便在集污箱和阀门上进行保养作业时,不需要排空整个设备。
如果要设备不间断地运行,那么在设备规划时需设计一个旁道管(Bypass)。
阀门安装在室外时,需预防阀门受到直接的天气影响。采用法兰连接时,连接的法兰必须相一致。
安装阀门过程中确保安装时和安装后无机械应力施加到阀门上。原则上,阀只能加载预期的内部介质压力,而无其他额外的机械应力。
