内容概述：虽然在我们平时地日常生活中不乏电流互感器，但很少有人知道电流互感器的接线图。事实上，如果每个人都非常清楚电流互感器的接线图，在生活中，解决一些电器方面的问题肯定是一件容易处理的小事。今天深圳华联欧小编将向您简要介绍几种常见电流互感器的接线图向您详细介绍电流互感器、电压互感器是什么，什么是电压互感器？、电压互感器接线方式、电压互感器如何接线呢？、互感器接线方法大全。今天这篇文章主要为大家讲解的是电压互感器接线方式,互感器接线方法大全，希望对大家有所益处，感谢您的本次到访和继续阅读，祝您生活愉快，天天高兴快乐！

一、电压互感器是什么，什么是电压互感器？
电压互感器实际上是一种铁芯变压器。它主要由初级和次级线圈、铁芯和绝缘材料组成。在3~60KV电网中，通常采用三个单相三绕组电压互感器或一个三相五柱式电压互感器。必须指出，三相三柱电压互感器不能用于这种测量。当系统发生单相对地短路时，零序电流将流经变压器的三相，产生大小和相位相同的零序磁通。三相三柱变压器中，零序磁通只能通过磁阻大的气隙和铁壳形成闭合磁路，零序电流大，导致变压器绕组过热，甚至损坏设备。然而，在三相五柱电压互感器中，零序磁通可以通过两侧铁芯形成回路，磁阻小，所以零序电流值小，不会对互感器造成损坏。

二、电压互感器接线方式、电压互感器如何接线呢？
电压互感器有多种连接方式，常见的有:
①用一台单相电压互感器测量某一相对地电压或相间电压;
②两个单相变压器连接成不完整的星形，也称为V-V连接，用于测量相间电压，但不能测量相对地电压。它广泛用于中性点不接地低于20KV或通过消弧线圈接地的电网。
③电容式电压互感器的连接形式。在中性点不接地或通过消弧线圈接地的系统中，为了测量相对接地电压，铂初级绕组必须以星形接地方式连接。
④三个单相三绕组电压互感器形成的yn、YN、d0或YN、Y、d0接线形式广泛应用于3~220千伏系统。其次级绕组用于测量相间电压和相对接地电压，辅助次级绕组连接成一个开放三角形，用于连接交流电网绝缘监测仪器和继电器。用三相五柱电压互感器代替上述三个单相三绕组电压互感器组成的接线。除铁芯外，外形与图3基本相同，一般只用于3~15KV系统。

三、互感器接线方法大全
（一）测量用电流互感器的接线方法
测量电流互感器的功能是向正常电压范围内的测量和计量装置提供电网电流信息。
1、普通电流互感器接线图
①电流互感器的初级侧电流来自P1端子进入和P2端子。即，P1端子连接到电源侧，P2端子连接到负载侧。
②电流互感器二次侧的电流流出S1。进入安培计的正端和负端出来后流入电流互感器的二次端S2。原则上，S2终端需要接地。
③注:一些电流互感器有初级标称值L1、L2和次级标称值K1、K2。

2、穿芯电流互感器接线图
穿芯电流互感器的连接与普通电流互感器相似。初级侧穿过变压器的P1表面并离开P2表面。次级侧的连接与普通电流互感器的连接相同。

（二）两台电流互感器接线图
电流互感器接线一般分为四种接线方式:
1、单电流互感器接线图
它只能反映单相电流的情况，适用于需要测量单相电流的情况。

单电流互感器接线图，如上图所示。

2、三相全星形接线和三角形接线的电流互感器接线图
三相电流互感器能够及时准确地了解三相负载的变化。

三相全星形电流互感器接线图，如上图所示。

三相全角电流互感器接线图，如上图所示。

3、两相不完全星形连接电流互感器接线图
它在实际工作中使用最多，但仅限于三相三线制。它节省了一个电流互感器。根据三相矢量之和为零的原理，用相甲和相丙的电流计算出相乙电流。

两相不完全星形连接电流互感器接线图，如上图所示。

4、两种相位差电流接线形式的电流互感器接线图
它仅用于三相三线电路。这种连接的优点是不仅省去了一个电流互感器，而且一个继电器可以用来反映三相电路中的各种相间短路故障，即用最少的继电器来完成三相过流保护，从而节省了投资。

两种相位差电流接线形式的电流互感器接线图，如上图所示。

5、其它接线方法
5.1、原边串联、副边串联
电流互感器原边串联、副边串联接线图如下所示，串联后作用：互感器变比不变，二次额外负荷增大一倍。

电流互感器原边串联、副边串联接线图，如上图所示。

5.2、原边串联、副边并联
电流互感器原边串联、副边并联接线图如下所示，串并联后作用：互感器变比减小一倍，二次额外负荷增大一倍。

电流互感器原边串联、副边并联接线图，如上图所示。

5.3、原边并联、副边串联
电流互感器原边并联、副边串联接线图如下所示，串并联后作用：互感器变比增大一倍，二次额外负荷增大一倍。

电流互感器原边并联、副边串联接线图，如上图所示。

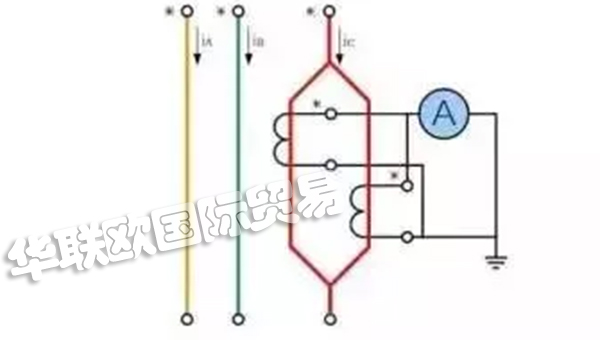

5.4、原边并联、副边并联
电流互感器原边并联、副边并联接线图如下所示，并联后作用：互感器变比不变，二次额外负荷增大一倍。

电流互感器原边并联、副边并联接线图，如上图所示。
